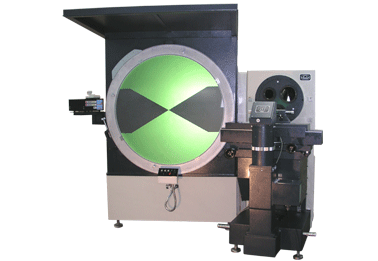

JT7 φ1200mm投影儀
本儀器能方便而迅速地測量被測件的長度、角度、輪廓,表面形狀等,例如:齒輪、凸輪、螺紋,各種樣板,各類刀具(滾刀、銑刀、成型車刀。。。。。)以及各種復雜形狀的零件,特別適用于大尺寸,復雜形狀被測件的測量,因而被廣泛應用于汽輪機廠,航發動機廠,工具廠及有關的各種機械制造廠等。
產品介紹

一、 特點:

1、 投影屏面積大,可以使較大尺寸被測件得到完整的影像。

2、 工作臺測量范圍大,讀數系統采用數字顯示。

3、 工作臺從縱、橫向傳動采用電動,電器開關集中控制,操作使用方便。

4、 先進的光柵傳感器數顯技術和數據處理系統,效率高,誤差小。


二、 用途:

本儀器能方便而迅速地測量被測件的長度、角度、輪廓,表面形狀等,例如:齒輪、凸輪、螺紋,各種樣板,各類刀具(滾刀、銑刀、成型車刀。。。。。)以及各種復雜形狀的零件,特別適用于大尺寸,復雜形狀被測件的測量,因而被廣泛應用于汽輪機廠,航發動機廠,工具廠及有關的各種機械制造廠等。


三、 規格參數:

1、 投影屏:

a 影屏尺寸( mm ) φ 1200

b 轉動最小讀數值:   1 ′

2、 物鏡

980 (2).jpg



3、 工作臺

臺面尺寸( mm ) 800 × 230

測量范圍( mm )

a 縱向: 300

b 垂向: 200

c 橫向(調焦) 60

d 轉動: ± 15 °

e 縱向、垂向數字顯示最小顯示值: 0.001mm

4 、工作臺面離物鏡光軸距離: 最大 255 mm 最小 55 mm

5 、使用頂針架時被測件的最大尺寸( mm ):直徑φ 300 ,長度 450

6 、儀器外形尺寸(長×寬×高): 3500 × 2320 × 2250
